Asme B16.47 Siri A dan Siri B Fella Steel Stainless
Bebibir diameter besar tugas berat untuk sistem paip perindustrian
SSM mengeluarkanRangkaian penuh Asme B16.47 Siri A dan Siri B Beban keluli tahan karatUntuk aplikasi paip diameter besar kritikal. Bebibir kita memenuhi keperluan yang paling menuntut untukminyak & gas, petrokimia, dan penjanaan kuasaindustri.
ASME B16.47 Spesifikasi Flange
1. Perbandingan siri
| Ciri | Siri A (MSS SP -44) | Siri B (API 605) |
|---|---|---|
| Julat saiz | 26 "- 60" (dn 650- DN1500) | 26 "- 60" (dn 650- DN1500) |
| Kelas tekanan | 150# - 900# | 75# - 900# |
| Lubang bolt | Nombor juga | Bilangan atau nombor ganjil |
| Reka bentuk hab | Taper yang lebih panjang | Taper yang lebih pendek |
| Aplikasi biasa | Petrokimia, air | Minyak & gas, luar pesisir |
2. Gred & Standard Bahan
| Gred | Standard ASTM | Ketersediaan Siri A/B. | Julat suhu |
|---|---|---|---|
| 304/304L | A182 F304/F304L | Kedua -dua siri | -196 ijazah hingga 800 darjah |
| 316/316L | A182 F316/F316L | Kedua -dua siri | -196 ijazah hingga 800 darjah |
| 317L | A182 F317L | Siri A sahaja | -196 ijazah hingga 800 darjah |
| 321 | A182 F321 | Siri B sahaja | -196 ijazah hingga 800 darjah |
3. Penilaian suhu tekanan
| Kelas | 150# | 300# | 400# | 600# | 900# |
|---|---|---|---|---|---|
| Siri A (PSI) | 275 | 720 | 960 | 1440 | 2160 |
| Siri B (PSI) | 230 | 600 | 800 | 1200 | 1800 |
Kecemerlangan Pembuatan
Proses pengeluaran
Pemotongan plat- CNC Plasma/Waterjet untuk Diameter Besar
Membentuk- Memalsukan panas untuk struktur bijirin yang unggul
Rawatan haba- Penyelesaian Penyelesaian untuk Rintangan Kakas
Pemesinan- kilang membosankan menegak untuk ketepatan
Ujian- NDE Penuh termasuk RT/UT
Jaminan kualiti
Pengesahan dimensi- Per ASME B16.47 Jadual
Pensijilan bahan- Pematuhan ASTM A182
Ujian NDE- RT/UT Per ASME Seksyen V
Ujian kekerasan- setiap ASTM A961
Wajah kebosanan- 0. 05mm sisihan maksimum
Kelebihan Teknikal
✔ Pembinaan tugas berat- Untuk aplikasi tekanan tinggi
✔ Penjajaran ketepatan- Lingkaran bolt yang diperkirakan CNC
✔ Kebolehkesanan penuh- Penjejakan nombor haba
✔ Pertukaran- Memadankan paip yang ada
Aplikasi industri
Minyak & Gas
Stesen pemampat saluran paip
Sambungan ladang tangki
Paip platform luar pesisir
Penjanaan kuasa
Sambungan turbin stim
Sistem suapan dandang
Saluran gas serombong
Rawatan air
Sesalur air diameter besar
Tumbuhan penyahgaraman
Sistem air sisa
Konfigurasi yang ada
Pilihan standard
Leher kimpalan- Untuk sistem tekanan tinggi

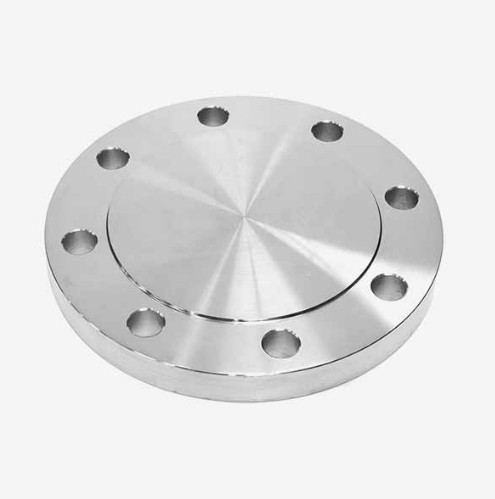

Buta- Untuk penutupan paip akhir
Lap bersama- untuk sistem yang memerlukan pembongkaran kerap
Salutan khas- termasuk FBE dan Zink
Pilihan tersuai
Hab bertetulang- Untuk ketebalan dinding tambahan
Pembinaan berpakaian- Keluli karbon dengan lapisan SS
Kit penebat- untuk perlindungan katodik
Pengeboran bukan standard- untuk memadankan bebibir yang ada
Mengapa Memilih SSM B16.47 Flanges?
• Lengkapkan pembuatan dalaman- dari menjalin ke pemesinan akhir
• Pensijilan ASME U-STAMP- Untuk aplikasi kapal tekanan
• Rangkaian Logistik Global- Penghantaran tepat pada masanya di seluruh dunia
• Sokongan Teknikal- Pengiraan Kejuruteraan Tersedia
Minta petikan anda hari ini
Pasukan kejuruteraan kami menyediakan:
Panduan Pemilihan Siri
Pengesahan Penilaian Tekanan
Cadangan gred bahan
Pemeriksaan keserasian dimensi
